CNC-plasma: det krävs mer än en plasmaskärare med rätt gränssnitt

Därför duger inte vilken plasmaskärare som helst

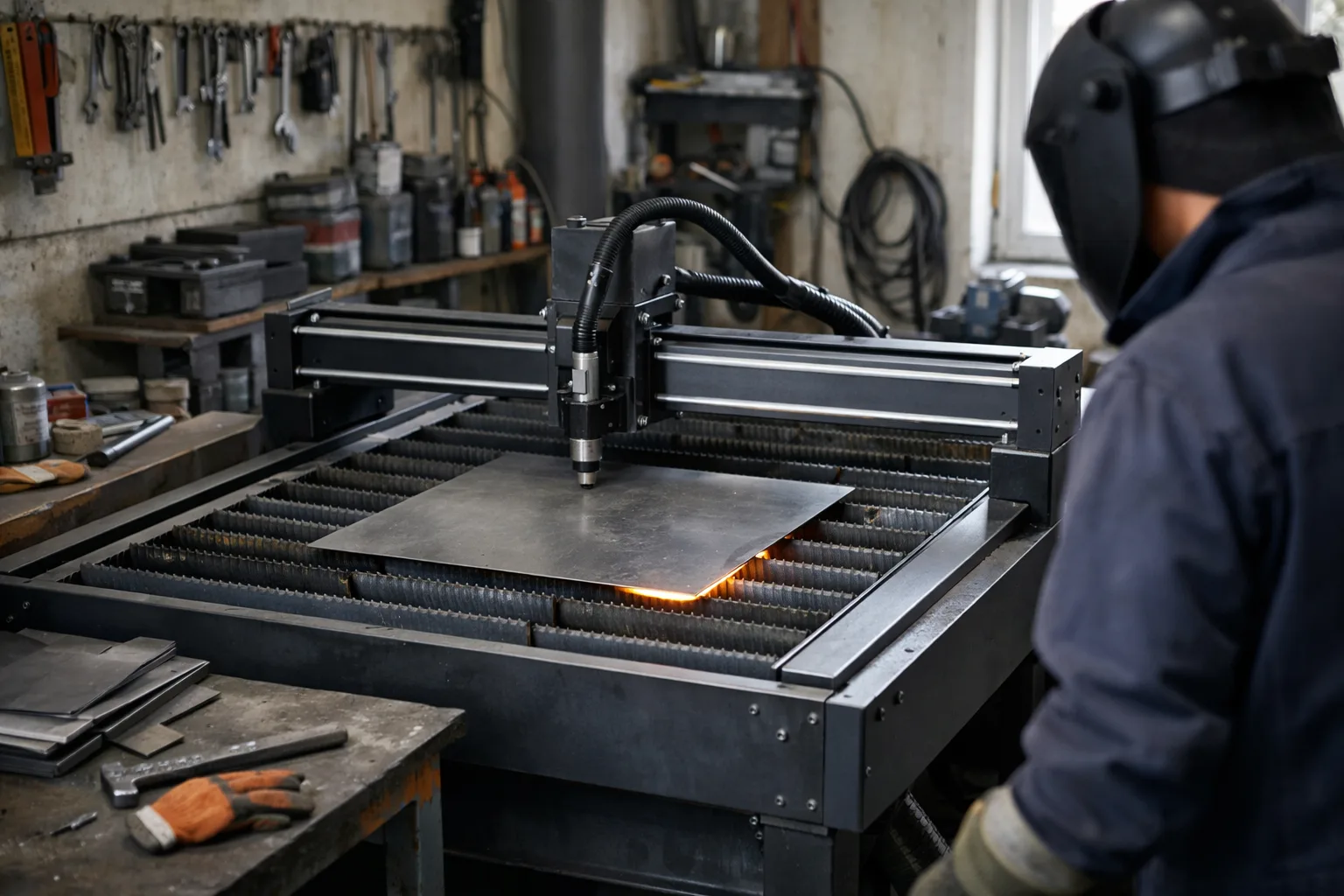

Bordet startar plasman genom en utgång som sluter ett relä. En ingång talar sedan om att bågen har tänt, så att rörelsen kan börja. Brännaren är dessutom oftast en rak, cylindrisk maskinbrännare som sitter i ett gränssnitt för automatisk styrning.

Superior 70 har ett sådant integrerat gränssnitt. Av våra köpval är den den enda som är CNC-förberedd. Telwin 41 XT och 60 XT är det inte, så läs i guiden om hur du väljer plasmaskärare om du ska välja för handskärning i stället.

Att maskinen har gränssnitt betyder inte att den passar ihop med ett visst bord. Det får du veta av bordets tillverkare, så fråga innan du köper.

Pilotbåge är inte hela svaret

Superior 70 tänds med kontakttänd pilotbåge. Den har en särskild kontakt för skärprocessens styrsignaler och stöd för fjärrstyrning. CNC-kabeln, Telwins artikel 804976 på 10 m, köper du som tillbehör.

Kompakta CNC-robotar ställer egna krav. ArcDroid kräver en plasmaskärare med pilotbåge och utan HF-tändning.

Välj bordsbredd och program före allt annat

Börja med bredden. Skenorna går ofta att förlänga, men en färdigbyggd maskin kan du inte göra bredare. Med ett enda arbetsområde står maskinen still medan du lossar skurna delar och skrot och lägger på nästa plåt.

Storleken varierar mycket. ArcDroid har ett skärområde på cirka 660 × 380 mm, väger cirka 16 kg och har inbyggd styrning med pekskärm. JB CNC:s byggsats på 2 × 1,5 meter har X 1 500 mm, Y 2 000 mm och Z 100 mm. Mät din vanligaste plåt mot de siffrorna.

Ritningen måste bli M- och G-kod innan bordet kan skära. DXF och DWG är filer som vissa styrningar kan omvandla. Läs därför i styrningens beskrivning vilka filer den tar emot.

Vad kostar hela installationen?

Superior 70 kostar 32 999 kr hos Bonden, men det är bara strömkällan. Den levereras med slangpaket och saknar inbyggd kompressor. Luftkravet är 200 l/min vid 4–5 bar.

Bord, styrning, program, CNC-kabel och rökhantering tillkommer och kostar tillsammans mer än strömkällan. Be bordets säljare om en offert som täcker hela installationen.

Skär du långa jobb i ett svep tittar du på intermittensen. Superior 70 klarar 70 A vid 30 %, 50 A vid 60 % och 40 A vid 100 %. Vid 100 % kan du skära utan paus, men bara på 40 A. Vilken plåt det räcker till hittar du i guiden om tjocklek och material.

Felsök snittet i rätt ordning

Med standardprocessen skär du ytterkonturen medurs och hål moturs. Blir snittet snett: nivellera plåten och rikta brännaren vinkelrätt både framifrån och från sidan.

Skiljer sig snittvinkeln trots det beror det på brännarens höjd. Negativ vinkel kan betyda att brännaren sitter för lågt, så öka avståndet till plåten. Positiv vinkel kan betyda att den sitter för högt, så minska avståndet.

Slagg beror ofta på hastigheten. Slagg med eftersläpande båge kan betyda för hög hastighet, så sänk den. Slagg med framförskjutande båge kan betyda för låg hastighet, så höj den. Byt munstycke och elektrod samtidigt när de är utslitna. Mer om slitdelarna finns i guiden om förbrukningsdelar.

Arbetsyta är inte samma sak som noggrannhet

JB CNC anger 0,03 mm repeterbarhet för sin byggsats. Det gäller mekaniken, inte det färdiga snittet. Ett toleranskrav på ±0,5 mm betyder att 100 mm får bli 99,5–100,5 mm. Räkna alltså inte med att ett bord ger en viss tolerans förrän du har sett resultatet med din egen kombination.
